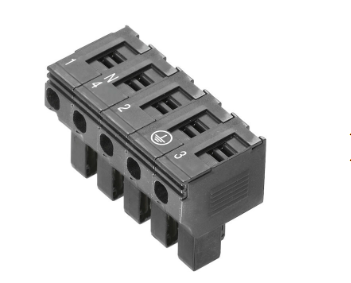

PTS 4 电源分配接插件 魏德米勒
品牌：魏德米勒 产地：德国
价格：1 规格：PTS 4 1952120000

简要说明:版本 Field Power® 接插件, 3 相交流电, IP20, 聚酰胺, PUSH IN, 回路数（文本）: 5 订货号 1952120000 类型 PTS 4 GTIN (EAN) 4032248632909 数量 10 PC

详细介绍:

审批

认证
ROHS
一致
UL File Number Search
UL 网站
cURus 证书号
E60693

通用订货数据

版本
Field Power® 接插件, 3 相交流电, IP20, 聚酰胺, PUSH IN, 回路数（文本）: 5
订货号
1952120000
类型
PTS 4
GTIN (EAN)
4032248632909
数量
10 PC

尺寸和重量

深
36.15 mm
深度 (英寸)
1.423 inch
高度
27.3 mm
高度 (英寸)
1.075 inch
宽度
55.45 mm
宽度 (英寸)
2.183 inch
净重
34.3 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...80 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

批准

cURus 证书号
E60693
机构
CURUS

压接能力，直插式连接

刀片尺寸，直插式联接
3.0 x 0.5 mm
剥线长度，直插式联接
12 mm
最大压接范围，PUSH IN 直插式连接
4 mm²
最大压接面积 软导线 PUSH IN直插式联接
4 mm²
最大压接面积，直插式联接，硬导线
4 mm²
最大压接面积，软导线 管状端头 8mm 带塑料圈 DIN 46228/1， 直插式联接
4 mm²
最大压接面积，软导线 管状端头 8mm 带塑料圈 DIN 46228/4， 直插式联接
4 mm²
最大压接面积，软导线 管状端头12mm 带塑料圈 DIN 46228/4， 直插式联接
4 mm²
最大压接面积，软导线 管状端头12mm 带塑料圈 DIN 46228/4， 直插式联接
4 mm²
最大压接面积，软导线，直插式联接
4 mm²
最小压接范围，PUSH IN 直插式连接
0.5 mm²
最小压接面积 硬导线 直插式联接
0.5 mm²
最小压接面积 软导线 直插式联接
0.5 mm²
最小压接面积 软导线 PUSH IN 直插式联接
0.5 mm²
最小压接面积 软导线 管状端头 12mm 带塑料套 DIN 46228/1 直插式联接
0.5 mm²
最小压接面积 软导线 管状端头 12mm 带塑料套 DIN 46228/4 直插式联接
0.5 mm²
最小压接面积 多股软导线，Push-In 直插式联接
0.5 mm²
最小压接面积 多股软导线，Push-In 直插式联接
4 mm²
最小压接面积，柔性导线，带塑料套的 8 mm 管状端头，符合 DIN 46228/4，PUSH IN 直插式连接
0.5 mm²
最小压接面积，柔性线缆，带塑料套的 8 mm 管状端头，符合 DIN 46228/1，PUSH IN 直插式连接
0.5 mm²

压接范围

连接数据 - 插拔式连接器
  • 导线连接方式:
    PUSH IN
  • 操作工具的叶片尺寸:
    3.0 x 0.5 mm
  • 剥线长度:
    12 mm
  • 回路数:
    5
  • 硬导线连接最大横截面:
    4 mm²
  • 硬导线连接最小横截面:
    0.5 mm²
  • 多股导线连接最大横截面:
    4 mm²
  • 多股导线连接最小横截面:
    0.5 mm²
  • 多股导线连接最大横截面:
    4 mm²
  • 多股导线连接最小横截面:
    0.5 mm²
  • 多股导线连接最大横截面:
    4 mm²
  • 多股导线连接最小横截面:
    0.5 mm²
  • 带线端套圈的导线连接横截面:
    • 端头类型:
      12 mm，带塑料轴环
    • 标准:
      DIN 46228/1
    • 最小横截面:
      0.5 mm²
    • 最大横截面:
      4 mm²
    • 端头类型:
      12 mm，带塑料轴环
    • 标准:
      DIN 46228/4
    • 最小横截面:
      0.5 mm²
    • 最大横截面:
      4 mm²
    • 端头类型:
      8 mm，带塑料轴环
    • 标准:
      DIN 46228/1
    • 最小横截面:
      0.5 mm²
    • 最大横截面:
      4 mm²
    • 端头类型:
      8 mm，带塑料轴环
    • 标准:
      DIN 46228/4
    • 最小横截面:
      0.5 mm²
    • 最大横截面:
      4 mm²
    • 端头类型:
      双线端套圈
    • 最小横截面:
      0.5 mm²
    • 最大横截面:
      4 mm²

通用参数

绝缘材料
聚酰胺
硅胶
无
颜色编码
黑色
防护等级
IP20
阻燃等级符合 UL 94
V-0
安装方式
插入的
可编码
是
PE上编码
测试孔
2 mm
电压类型
3 相交流电
回路数（文本）
5
联接点数量/ 回路数
1
导线连接方式
PUSH IN
导线出线方向
90°

IEC额定数据

符合 IEC 的插拔式连接器用额定数据
  • 电压类型:
    交流电
  • Number of phases:
    3
  • 标准:
    IEC 60947-7-1, IEC 60947-7-2, IEC 61984
  • Rated voltage:
    690 V
  • 额定浪涌电压:
    8 kV
  • 额定电流（3 个负载极）:
    32 A
  • 额定电流（4 个负载极）:
    25 A

额定数据（UL）

符合 UL 的插拔式连接器用额定数据
  • 标准:
    UL 1059
  • 备注:
    与通过 UL 认证的 TC-ER 电缆一起使用
  • AWG 导线连接最大横截面:
    AWG 12
  • AWG 导线连接最小横截面:
    AWG 16
  • Rated voltage:
    600 V
  • 额定电流:
    20 A

分类

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
